Запорно-регулирующая арматура для трубопроводов из металла и полимеров

AOinformСтатьи 20.12.2016 в 23:4311120

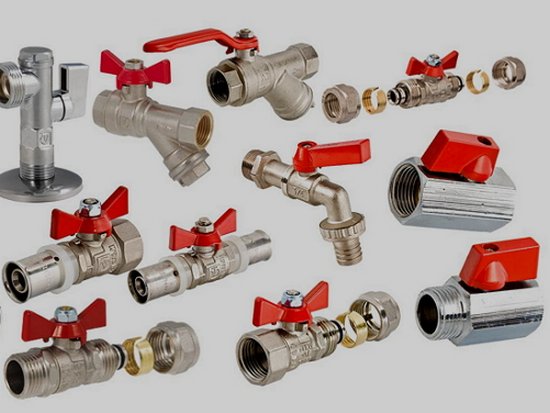

Иллюстрация / Фото: из открытых источников

Все разнообразие запорно-регулирующей арматуры позволяет оптимальным образом подбирать элементы для самых разных коммуникаций

Любая трубопроводная система для транспортировки воды или газа, пара или продуктов переработки включает в свой состав соответствующую ее назначению запорно-регулирующую арматуру, к которой относятся:

краны,
задвижки,
вентили,
регуляторы давления.

Трубопроводная арматура может быть установлена как на металлических, так и на пластиковых трубопроводах. С ее помощью совершаются различные дополнительные действия в инженерных сетях, например:

отключение,
регулирование,
распределение,
смешивание,
сброс,
фазоразделение всевозможных рабочих сред.

Существует два главных параметра подбора трубопроводной арматуры, к ним относятся условный проход и условное давление. В настоящее время для устройства инженерных сетей могут быть использованы следующие типы трубопроводной арматуры: задвижки, обычные и компрессионные фитинги, клапаны или вентили, краны, дисковые затворы, фланцы.

Задвижки

Основной конструктивной особенностью задвижек является запирающий или регулирующий элемент, перемещающийся перпендикулярно потоку рабочей среды. Для управления такой арматурой используют ручной способ, а также применяют возможности электро-, пневмо- или гидропривода. Регулировать расход среды с помощью задвижек не принято, эти элементы системы выполняют роль запирающего элемента, имеющего положения «открыто» или «закрыто».

Такую арматуру отличает небольшое гидравлическое сопротивление и простота конструкции. Такие параметры особенно востребованы в магистральных трубопроводах, среды в которых перемещаются с большой скоростью. Существует несколько разновидностей задвижек, среди которых можно упомянуть шиберные, клиновые литые, штампосварные. Подбирать необходимую трубопроводную арматуру сегодня можно через сайты крупных поставщиков, например, www.aliaxis-ui.ru.

Фитинги

Фитинги используют для соединения трубопроводов в местах их поворотов и разветвлений, а также для создания переходов на другой диаметр. Фитинги обеспечивают возможность сборки и разборки металлических или пластиковых труб. С их помощью также можно герметично перекрывать трубопровод.

По назначению существует несколько видов фитингов. Так, например, для изменения направления на 90° потребуется угольник, для создания ответвления — тройник. Прямые участки труб соединяют с помощью муфт, а для герметичного закрытия их концов применяются пробки и колпаки.

Клапаны

Клапан отличается от задвижки тем, что перемещение его запирающего элемента происходит параллельно потоку рабочей среды. В настоящее время существует много разновидностей этой арматуры. Конструктивно она делится на одно- и двухседельную. Для потоков разных направлений могут использоваться проходные, прямоточные или угловые клапаны.

С помощью запорного клапана можно полностью перекрыть поток рабочей среды в трубопроводе. Обратные клапаны нужны в сетях для того, чтобы исключить возможность движения жидкости или газа против основного течения. Эти элементы особенно часто используют при устройстве трубопроводов в ЖКХ и подразделяются на подъемные и поворотные.

Все это разнообразие запорно-регулирующей арматуры позволяет оптимальным образом подбирать элементы для самых разных коммуникаций. Каждый вид подобных изделий в свою очередь делится на несколько вариантов относительно конструкции и назначения. Для отделения и вывода из системы конденсата используют конденсатоотводчик.
